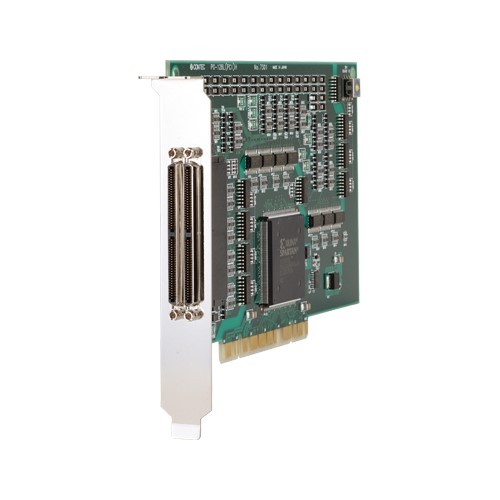

PO-128L(PCI)H
PCI対応 絶縁型デジタル出力ボード
￥73,359
税込
在庫あり
アカデミック対象商品
詳細説明
デジタル信号の出力を行う、PCIバス準拠のインターフェイスボードです。 12 - 24VDCのデジタル信号が出力できます。 1枚で最大128点の出力ができます。
特徴
フォトカプラ絶縁入力、フォトカプラ絶縁オープンコレ クタ出力
本製品は、応答速度200μsecのフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)128 点を搭載しています。16 点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、12 - 24VDC に対応しています。
フォトカプラによるバス絶縁
フォトカプラにより、パソコンと入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
Windows/Linux に対応したドライバライブラリを用意
デジタル入出力ドライバを使用することで、Windows/Linux の各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵
出力回路には、サージ電圧からの保護のためツェナーダイオードが接続されています。また、過電流保護回路を出力8 点単位で取り付けています。出力定格は、1 点当たり最大35VDC、100mAです。
