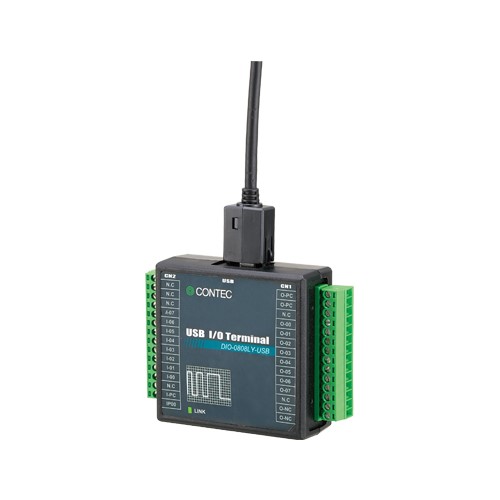

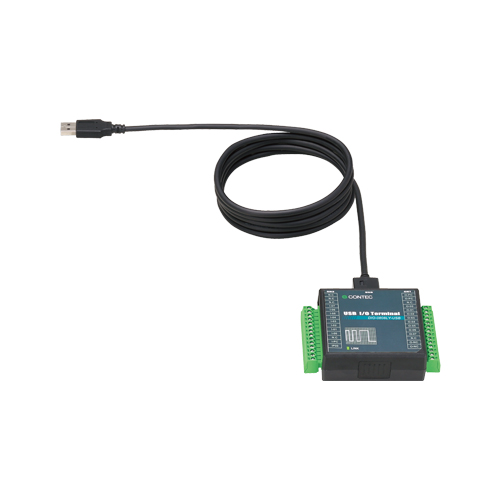

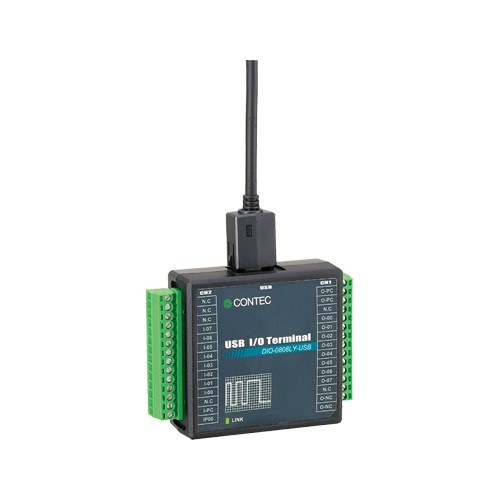

DIO-0808LY2-USB
デジタル入出力 USB I/Oユニット 8ch/8ch (絶縁 12～24VDC)
￥38,247
税込
在庫なし（予約商品）
アカデミック対象商品
詳細説明
DIO-0808LY2-USBは、パソコンにデジタル信号の入出力機能を拡張するUSB 2.0対応のターミナルです。12 - 24VDC のデジタル信号の入出力に対応しています。フォトカプラ絶縁入力(電流シンク出力対応)8点とフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)8点を搭載しています。その他、出力トランジスタの保護回路(サージ電圧保護、過電流保護)を搭載しています。Windows/Linux に対応したデバイスドライバを用意しています。
≪モデル内容≫
デジタル入出力 USB I/Oユニット 8ch/8ch (絶縁 12～24VDC) - Yシリーズ
≪モデル内容≫
デジタル入出力 USB I/Oユニット 8ch/8ch (絶縁 12～24VDC) - Yシリーズ
特徴
フォトカプラ絶縁入力(電流シンク出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)
応答時間300μsecのフォトカプラ絶縁入力(電流シンク出力対応)8点とフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)8点を搭載しています。駆動電圧は、入出力共に12 - 24VDC に対応しています。
USB 2.0/USB 1.1 規格準拠し、バスパワー駆動により外部からの電源が不要
USB 2.0/USB 1.1 規格に準拠しており、HighSpeed(480Mbps)での高速転送が可能です。
フォトカプラによるバス絶縁
フォトカプラにより、USB(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
出力回路にサージ電圧保護のツェナーダイオード、過電流保護の保護回路部品を内蔵
出力回路には、サージ電圧からの保護のためツェナーダイオードが接続されています。また、過電流保護のための保護回路部品を出力8点単位で取り付けています。 出力定格は、1点当たり最大35VDC、100mAです。
配線が容易なターミナルコネクタを採用
ターミナルコネクタ(スクリュータイプ)の採用により配線が容易です。
Windows/Linux に対応したデバイスドライバを用意
当社Web サイトで提供しているデバイスドライバAPI-TOOLを使用することで、Windows/Linuxの各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
