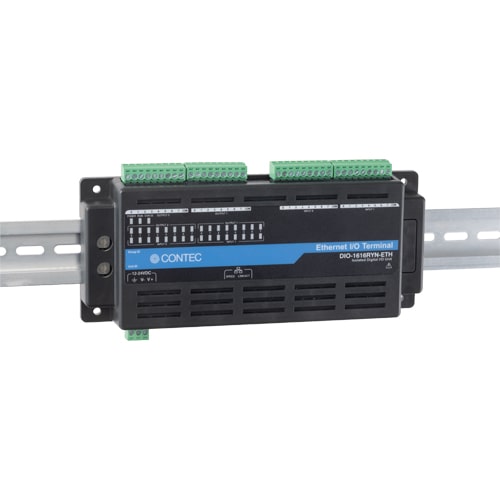

DIO-1616RYN-ETH
Ethernet Nシリーズ 高電圧用無極性タイプ絶縁型デジタル入出力
¥79,420
税込
在庫あり
アカデミック対象商品
詳細説明
本製品は、パソコンのLANポートからデジタル信号の入出力機能を拡張するEthernet対応のデジタル入出力ユニットです。
高電圧(入力12 - 24VDC、出力120VAC/DC)のデジタル信号の入出力に対応しています。
フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16 点および半導体リレー出力16 点を搭載しています。
その他、入力信号の誤認識を防止するデジタルフィルタ機能を搭載しています。
Windows/Linux に対応したデバイスドライバを用意しています。
設置場所を選ばないコンパクト設計(188.0(W)×78.0(D)×30.5(H)mm)で、床面や壁面への設置およびDINレール取り付け機構により盤内や装置内への設置が容易に行えます。
高電圧(入力12 - 24VDC、出力120VAC/DC)のデジタル信号の入出力に対応しています。
フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16 点および半導体リレー出力16 点を搭載しています。
その他、入力信号の誤認識を防止するデジタルフィルタ機能を搭載しています。
Windows/Linux に対応したデバイスドライバを用意しています。
設置場所を選ばないコンパクト設計(188.0(W)×78.0(D)×30.5(H)mm)で、床面や壁面への設置およびDINレール取り付け機構により盤内や装置内への設置が容易に行えます。
特徴
フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)、半導体リレー 出力
応答時間200μsecのフォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16 点と応答時間1.0msecの半導体リレー出力16 点を搭載しています。
駆動電圧は、入力12 - 24VDC、出力120VAC/DC の高電圧に対応しています。(12 - 24VDC の外部電源は別途必要です。)
LED インジケータによりデジタル入出力の確認ができます。
ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
ノイズやチャタリングによる入力信号の誤認識を防止することができるデジタルフィルタを備えています。
すべての入力端子にデジタルフィルタを使用することができ、設定はソフトウェアで行えます。
12 - 24VDCのワイドレンジ電源に対応
12 - 24VDC のワイドレンジ電源に対応しており、さまざまな電源環境で使用可能です。
また、電源コネクタにFG端子を装備しています。
Ethernet ベースのデジタル入出力として使用可能
デジタル入出力のコントロール(監視・制御)は、Ethernetを介して行うため、遠隔コントロールが容易に行えます。
Windows/Linux に対応したデバイスドライバを用意
当社Webサイトで提供しているデバイスドライバAPI-TOOLを使用することで、Windows/Linux の各アプリケーションが作成できます。
また、ハードウェアの動作確認ができる診断プログラムも提供しています。
