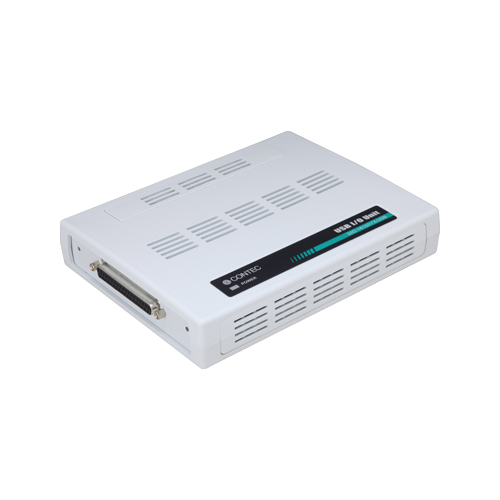

DIO-1616RYX2-USB
デジタル入出力 USB I/Oユニット 16ch/16ch (絶縁 12～24VDC / ～120VAC ～120VDC)
￥79,420
税込
在庫あり
アカデミック対象商品
詳細説明
DIO-1616RYX2-USBは、パソコンにデジタル信号の入出力機能を拡張するUSB 2.0 対応のデジタル入出力ユニットです。 高電圧(入力12 - 24VDC、出力120VAC/DC)のデジタル信号の入出力に対応しています。フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16 点および半導体リレー出力16 点を搭載しています。入力信号のすべてを割り込みとして使用できます。その他、デジタルフィルタ機能を搭載しています。PCI バス対応ボードPIO-16/16RY(PCI)、PCI Express バス対応ボードDIO-1616RY-PE と出力仕様、コネクタ形状および信号配置に互換性があるため、従来システムからの移行が容易です。入力仕様は、本製品の場合12 - 24VDC の固定となっています。 Windows/Linux に対応したデバイスドライバを用意しています。
≪モデル内容≫
デジタル入出力 USB I/Oユニット 16ch/16ch (絶縁 12～24VDC / ～120VAC ～120VDC) - Xシリーズ
≪モデル内容≫
デジタル入出力 USB I/Oユニット 16ch/16ch (絶縁 12～24VDC / ～120VAC ～120VDC) - Xシリーズ
特徴
フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16点、半導体リレー出力16点搭載
応答時間200μsec のフォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16 点、応答速度1.0msec の半導体リレー出力16 点を搭載しています。 駆動電圧は入力12 - 24VDC、出力120VAC/DC の高電圧に対応しています。(12 - 24VDC の外部回路電源は別途必要です。)
フォトカプラおよび半導体リレーによるバス絶縁
フォトカプラおよび半導体リレーにより、USB(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
入力信号のすべてを割り込み要求信号として使用可能
フォトカプラおよび半導体リレーにより、USB(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
PCI/PCI Express バス対応ボードと機能、コネクタ互換
PIO-16/16RY(PCI)、DIO-1616RY-PE とコネクタ形状および信号配置に互換性があるため、従来システムからの移行が容易です。ただし、入力部の仕様は12–24VDC 固定です。
Windows/Linux に対応したデバイスドライバを用意
当社Web サイトで提供しているデバイスドライバAPI-TOOL を使用することで、Windows/Linux の各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
